Bau- und Anschlusspläne
zum vergrößern
auf das Bild
klicken
Kurzschluss-Schaltung
zum vergrößern
auf das Bild
klicken

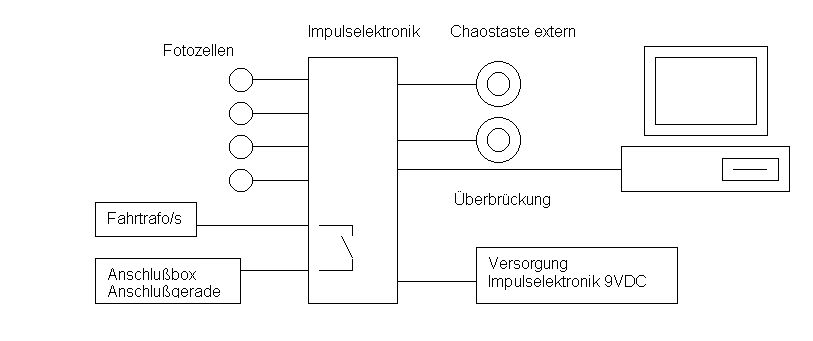

Rennbahnmanager Prinzipanschlußbild
zum vergrößern
auf das Bild
klicken

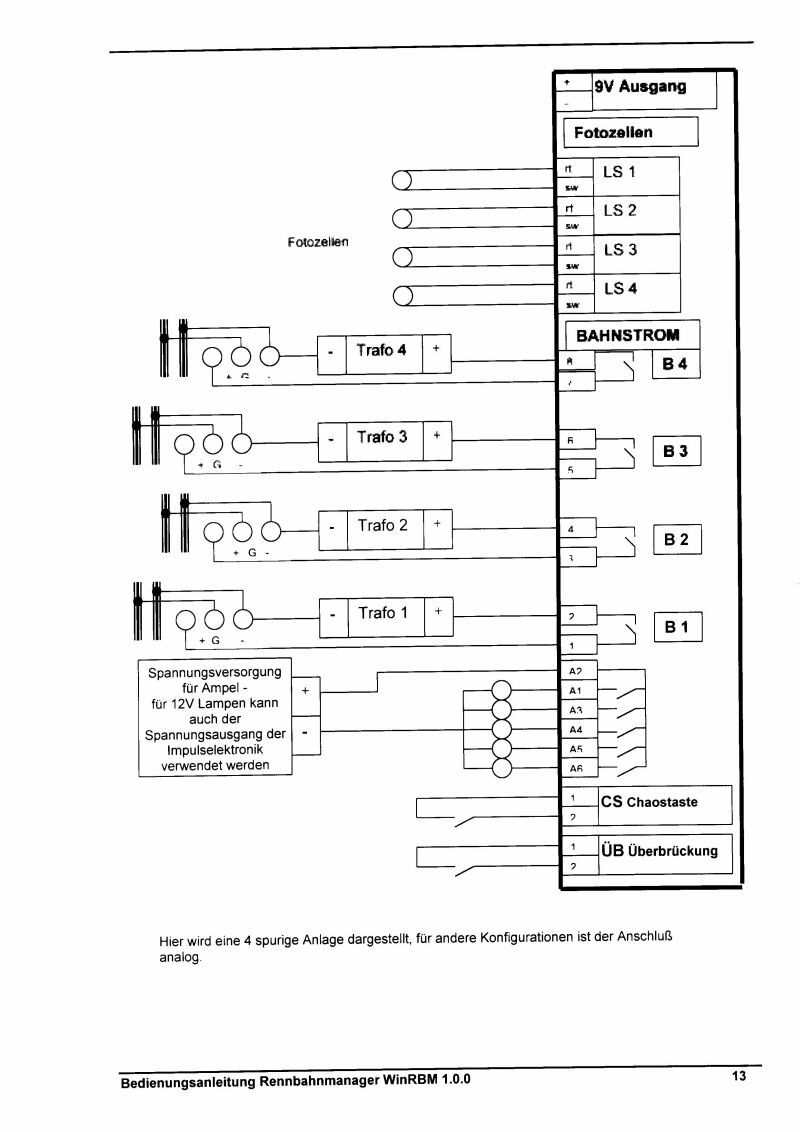

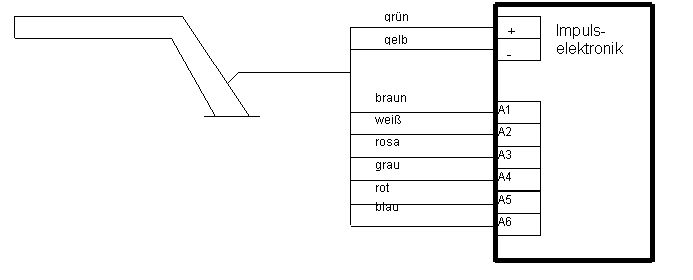

Rennbahnmanager Anschlußplan Impulselektronik
zum vergrößern
auf das Bild
klicken
Anschlußplan Lichtbrücke
zum vergrößern
auf das Bild
klicken

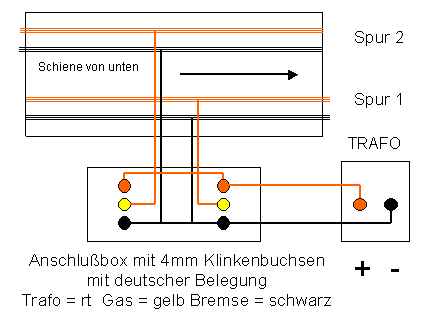

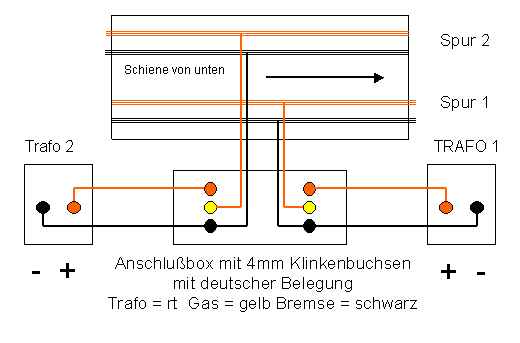

Ein Trafo
Hier wird versucht, die Verkabelung von Trafo, Regler und Bahn zu verdeutlichen. Der Pfeil gibt die Fahrtrichtung (von unten gesehen) an. Alle Pläne sind für 2 Spuren gezeichnet, wobei für weitere Spuren der Anschluß analog zu den gezeichneten auszuführen ist.
zum vergrößern
auf das Bild
klicken
Je ein Trafo pro Spur
Der Bausatz besteht aus einer aufgebauten, geprüften und voll funktionsfähigen Platine, Netzteil, Software, serielles Verbindungskabel und mit Fotozellen zum selbst anlöten allerdings OHNE Gehäuse.
zum vergrößern
auf das Bild
klicken

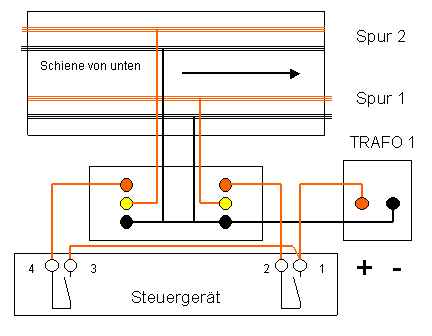

Ein Trafo pro Spur mit RENNBAHNMANAGER
zum vergrößern
auf das Bild
klicken

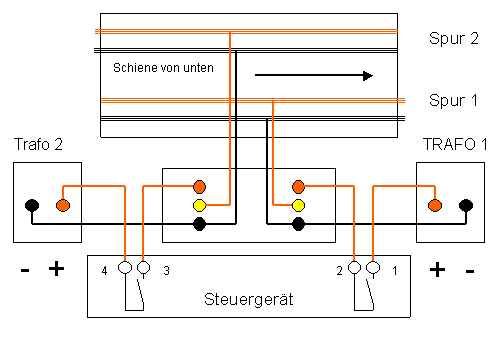

Ein Trafo mit RENNBAHNMANAGER und Einzelspursteuerung
zum vergrößern
auf das Bild
klicken

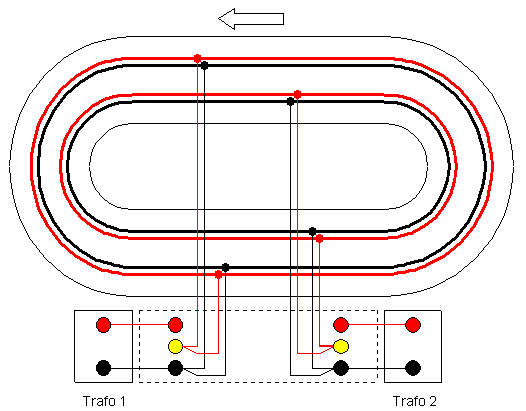

Sterneinspeisung
alle Einspeisungen werden an einem Punkt parallel angeschlossen
alle Einspeisungen werden an einem Punkt parallel angeschlossen
zum vergrößern
auf das Bild
klicken

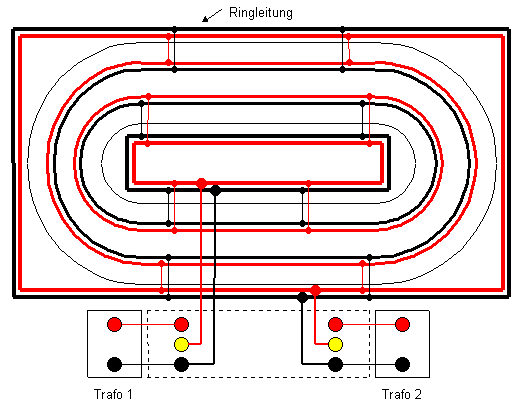

Paralleleinspeisung
parallel zur Bahn wird die Fahrspannung mit Draht oder Kabel geführt. Von dieser Parallel-Führung werden Stichabzweige zum Fahrbahnleiter angebracht. Natürlich ist auch eine Mischform beider Einspeisearten möglich.
parallel zur Bahn wird die Fahrspannung mit Draht oder Kabel geführt. Von dieser Parallel-Führung werden Stichabzweige zum Fahrbahnleiter angebracht. Natürlich ist auch eine Mischform beider Einspeisearten möglich.
